| تصویر شاخص | شناسه محصول | برند | ابعاد (mm) | قیمت | تعداد | ||
|---|---|---|---|---|---|---|---|
|
Mubea آلمان | TF 40.0 x 20.4 x 2.5 x 3.45 | تماس بگیرید | ||||
|
|
Mubea آلمان | TF 31.5 x 16.3 x 2.0 x 2.75 | تماس بگیرید | ||||
|
|
Mubea آلمان | TF 28.0 x 12.2 x 1.5 x 2.25 | تماس بگیرید |
فنرهای بشقابی به کار رفته در مکانیزم گیرش ابزار (tool clamp) مطابق استاندارد DIN 2093 هستند. با توجه به حساسیت کارکرد و عمر طولانی مورد نیاز این فنر در ماشین ابزار لازم است که برند مورد استفاده قابل اعتماد باشد.
این فنرها از جنس فولاد فنر مانند 60Si2Mn , 65Mn و با انجام عملیات حرارتی ساخته میشوند. ابعاد بسیار متنوع و مختلفی دارند که تعداد معدودی از آنها در ماشین ابزار بکار می رود. بیان اندازه های فنر به این صورت است: ارتفاع کل فنر x ضخامت ورق x قطر داخلی x قطر خارجی

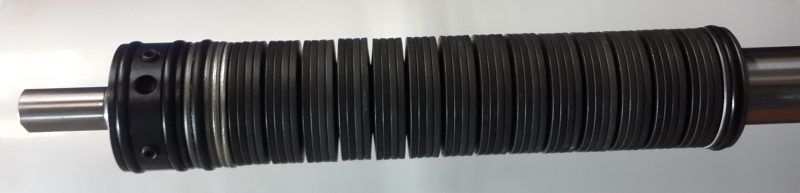

جابجایی کم و ایجاد نیروی زیاد از ویژگیهای فنر بشقابی است. از این روست که در مکانیزم گیرش ابزار در ماشینهای ابزار بکار می روند. فنرهای بشقابی با آرایشی خاص در قالب چند گروه روی میله کشش ابزار نصب شده با کمک مهره انتهایی، نیروی فشاری مورد نیاز تنظیم می گردد. این مجموعه به همراه چنگکی پول استاد، مجموعه مکانیزم گیرش ابزار را تشکیل میدهند.
